Jak poprawnie zmierzyć długośc przewodu?

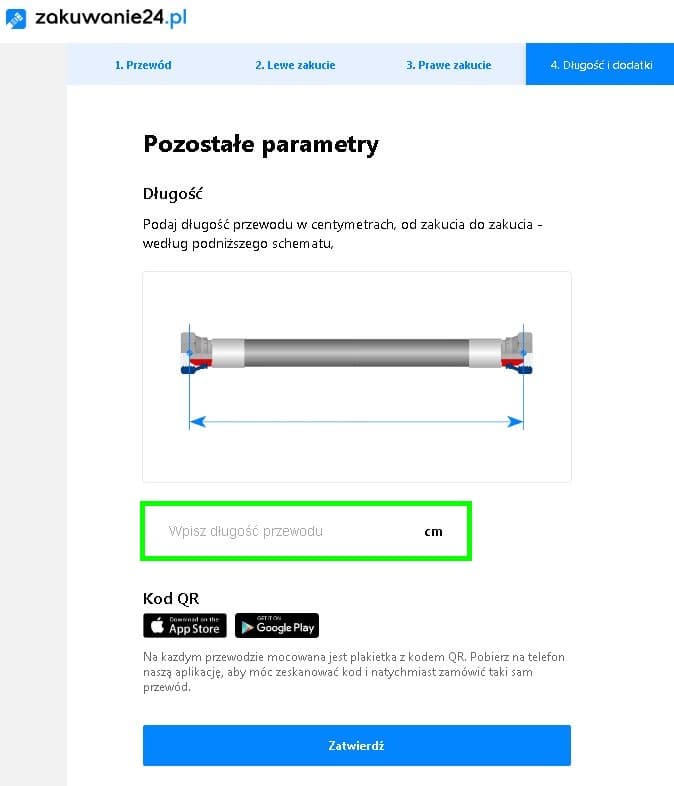

Na tym etapie program generuje schemat poglądowy konfigurowanego węża i możemy już wstępnie sprawdzić, czy poprawnie skonfigurowaliśmy przewód. W zaznaczonym ramką okienku wpisujemy całkowitą długość przewodu a tę mierzymy od zakucia do zakucia (w centymetrach). Jeśli nie wiesz jak poprawnie zmierzyć długość przewodu, zapoznaj się z poniższymi informacjami, które pomogą Ci zrozumieć, jak zmierzyć odpowiednią długość. Jeśli odpowiednio dobierzesz wszystkie parametry węża, zapewni on dłuższą żywotność układu. Z uwagi na to, że odpowiednia długość przewodu to też istotna sprawa, należy na to zwrócić uwagę, aby wszelkie normy dotyczące bezpieczeństwa przewodu, zostały spełnione.
Jak poprawnie zmierzyć przewód?
Długość przewodu należy zmierzyć od końca do końca zakuć. Jeśli zakończenia są proste, pomiar powinien być prosty. Jeśli natomiast zakończenia są kątowe, należy zmierzyć długość od środka średnicy jednej końcówki (osi) do środka średnicy drugiej końcówki. Chcąc ułatwić sobie pomiar, zapoznaj się z załączonymi ilustracjami, które ułatwią Ci znacznie dokonanie właściwego pomiaru.
Ze względu na to, że przewody pracują pod ciśnieniem, należy pamiętać, że może wystąpić delikatne odchylenie w wymiarach a granice tych odchyleń są określone dla konkretnych długości przewodów. W rezultacie, im dłuższy przewód, tym większe odchylenie od początkowej długości.
Jeżeli nie jesteś pewien co do długości przewodu, albo ciężko jest go zmierzyć dokładnie, powinieneś zaokrąglić wymiar w górę. W następstwie pozwoli Ci to uniknąć luki w układzie, w przypadku gdy przewód będzie na przykład kilka centymetrów za krótki. Przewodu hydrauliczne są elastyczne, więc nadmiar długości zawsze można gdzieś podwinąć, aby nie sprawiał problemu. W rezultacie wybierzesz rozwiązanie najprostsze i najbezpieczniejsze. Masz wtedy pewność, że przewód jest skonfigurowany poprawnie i spełni Twoje oczekiwania.
Podsumowując, długość przewodu jest bardzo istotna dla zapewnienia prawidłowego działania całego układu, więc warto wnikliwie zainteresować się powyższymi uwagami.
Pozostałe parametry
W przypadku zakuwania przewodu z dwoma kątowymi końcówkami lub kolankiem i oczkiem lub dwoma oczkami, należy określić ich położenie względem siebie, a jest to kwestia dużej wagi. Po pierwsze, niewłaściwe kąty uniemożliwią nam bowiem montaż przewodu. Po drugie, zakręcenie przewodu ze złym ustawieniem zakuć, może spowodować jego rozszczelnienie, a w wyniku tego możliwa jest awaria i zatrzymanie pracy maszyny. Warto podkreślić jeszcze, że zakuwane węże hydrauliczne są przewodami o ograniczonej elastyczności z uwagi na grubość i ilość gumy wraz z oplotami i w związku z tym nie możemy ich skręcić o określony kąt. W rezultacie, nawet jeśli wąż jest stosunkowo cienki i mamy możliwość delikatnego skręcenia, to nie będzie miał wtedy swojej prawidłowej wytrzymałości. Efektem tego będzie to, że nie spełni on naszych oczekiwań i nie będzie pracował tak, jak sobie tego życzymy.

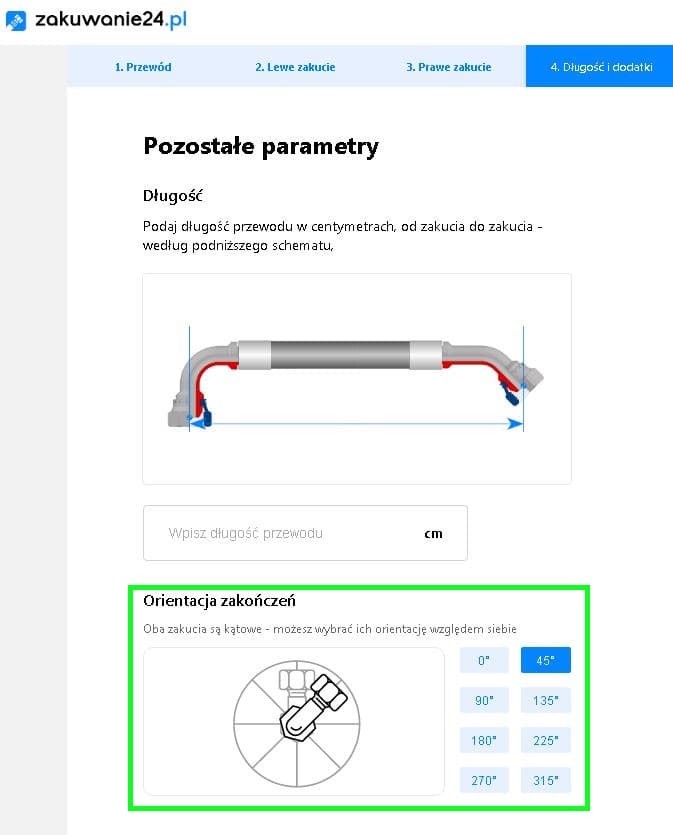

W określeniu orientacji zakuć pomoże nam zaznaczony na grafice schemat wyboru kątów. Podsumowując, warto zapoznać się z udostępnionymi schematami, aby poprawnie skonfigurować przewód. Pozwoli to zapewnić sobie bezproblemową pracę i uniknąć niepotrzebnych awarii. W rezultacie zaoszczędzimy cenny czas i pieniądze, ponieważ każdy przestój niestety wiąże się z kosztami. Aby uniknąć również w przyszłości ponownego konfigurowania zamówionego przewodu, w przypadku jego zużycia, każdy wąż, który od nas otrzymujesz, opatrzony jest specjalnym kodem QR. Takie rozwiązanie pozwoli zamówić taki sam przewód za pomocą naszej aplikacji. Wystarczy zeskanować kod z przewodu i wysłać do nas gotowe zamówienie.
Tabela tolerancji dla węży o zalecanych długościach:
W związku z tym, że przewody pracują pod ciśnieniem, możemy spotkać się z delikatną różnicą błędu w wymiarach a granice te określone są co do konkretnych długości przewodów. Spójrz więc na poniższą tabelę, aby zapoznać się z tymi wartościami.
| Długość całkowita | do DN-25 | od DN-32 do DN-50 | od DN-50 do DN-10000 |
|---|---|---|---|
| do 630mm | +7/-3 | +12/-4 | – |
| od 630mm do 1250mm | +12/-4 | +20/-6 | +25/-6 |
| od 1250mm do 2500mm | +20/-6 | +25/-6 | – |
| od 2500mm do 8000mm | – | +1,5% /-0,5% | – |
| powyżej 8000mm | – | +3% /-1% | – |
(według normy DIN 20066)
Tabela tolerancji długości i średnicy w zależności od wyboru węża.
Tabela tolerancji długości i średnicy w zależności od wyboru węża: przy założeniu zmiany długości i średnicy przy osiągnięciu dopuszczalnego ciśnienia roboczego, wg. normy i dostawcy.
| Typ węża | 1SN/1ST | 2SN/2ST | 4SP/4SH | SAE/R15 | AF/BF | NY100 |
|---|---|---|---|---|---|---|
| Zmiana długości % do DN-06 | -6 do 0 | -6 do 0 | – | – | – | – |
| Zmiana długości %do DN-08 | -4 do +2 | -4 do +2 | – | – | – | – |
| Zmiana długości % niezależnieod DN | – | – | -4 do +2 | -2 do +2 | 0 do +3 | -3 do +1 |
| Zmiana średnicy zewnętrznej w mm | 0,22 – 0,29 | 0,29 – 0,39 | 0,36 – 0,57 | 0,40 – 0,88 | 0,55 – 0,58 | – |
