Jak rozróżnić system DKOL I DKOS?
Jak rozróżnić system DKOL I DKOS? DKOL i DKOS to popularne systemy metrycznych połączeń stosowane w naszej części świata. System DKOL jest przeznaczony do pracy przy niższych ciśnieniach niż DKOS a oba systemy są podobne do siebie pod względem konstrukcji, z dodatkowym uszczelniaczem o-ring. Mają również te same gwinty. Różnią się one jedynie typem lekki/ciężki oraz wielkością stożka. Męskie końcówki odpowiadające tym systemom to odpowiednio CEL i CES. W przypadku konfiguracji nowego przewodu, gdy nie wiadomo, który system jest potrzebny, należy posłużyć się wymiarami znajdującymi się obok rysunku końcówki, co sprawi, że dokonamy odpowiedniego wyboru.

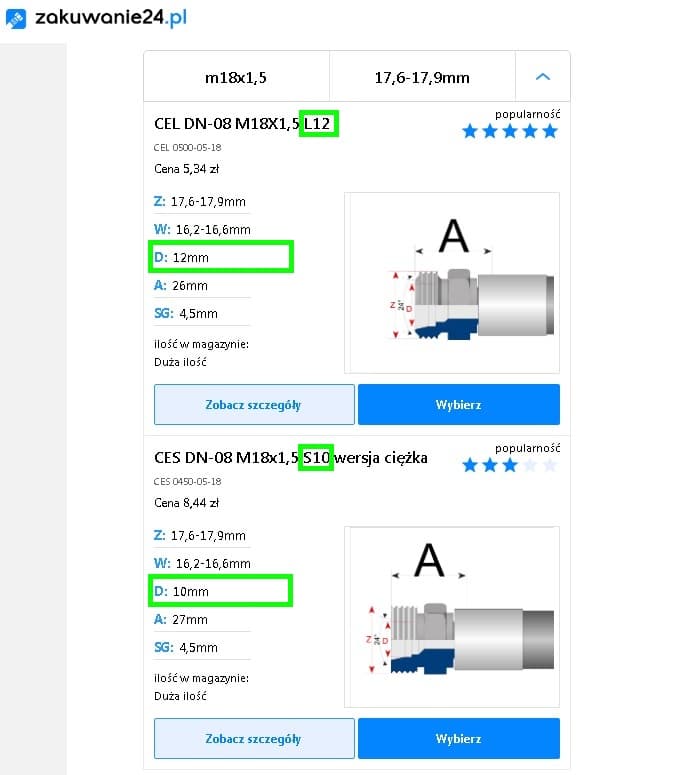

Na grafice zaznaczono przykładową różnicę w wymiarach pomiędzy końcówkami systemu DKOL i DKOS. Zapoznaj się z nimi, aby wybrać właściwy przewód.

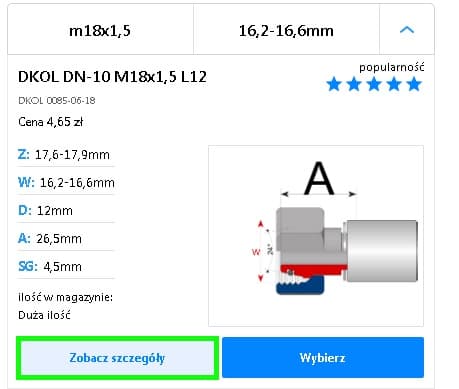

Po kliknięciu przycisku „Zobacz szczegóły” otworzy się okienko z dokładniejszym opisem końcówki, co powinno naprowadzić już na wybór odpowiedniej opcji.

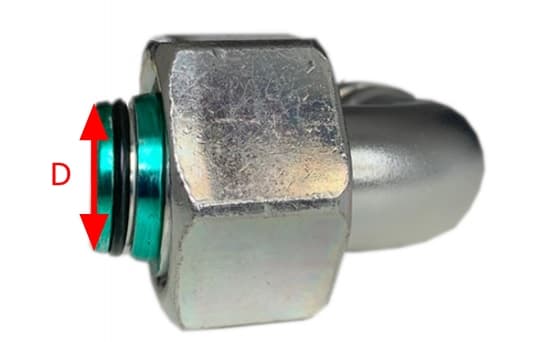

Wymiar „D” jest inny dla końcówek DKOL i DKOS z tym samym gwintem. Przy mierzeniu końcówek stosuj następującą metodę:

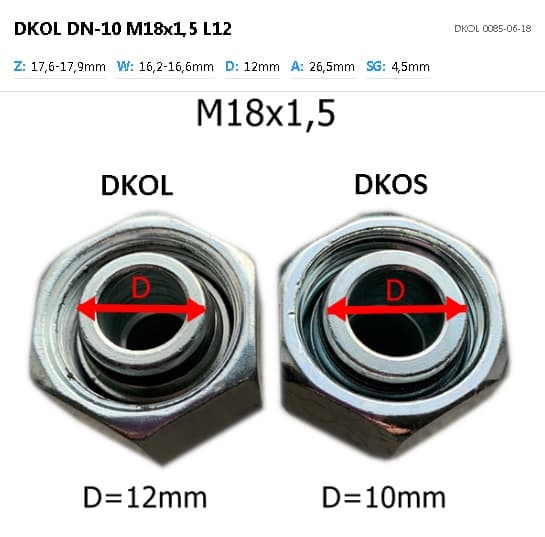

- na suwmiarce ustaw wartość „D” z pierwszego zdjęcia, a następnie przyłóż do wierzchołka stożka uszczelnienia (w miejscu strzałek na grafice)
- następnie ustaw wartość „D” z drugiego zdjęcia i ponownie dokonaj porównania
Jeśli wymiar na suwmiarce będzie się zgadzał z zaznaczonymi krawędziami na zdjęciu, znajdziesz wymiar „D” swojej końcówki.
Analogicznie postępuj jeżeli będziesz miał gwint zewnętrzny, czyli system CEL lub CES.
Najpierw ustaw wymiar „D” na suwmiarce, następnie włóż szczęki do pomiarów wewnętrznych w miejsce zaznaczone czerwonymi strzałkami na zdjęciach.
UWAGA!
W gwintach metrycznych występują jeszcze takie rozmiary, które występują tylko w jednym typie:
- typ ciężki:
M20x1,5; M24x1,5; M42x2; - typ lekki:
M10x1; M12x1,5; M26x1,5; M27x2; M45x2
