Jak ustawić odpowiedni kąt zakuć?

Gdy zamawiasz przewód z dwoma zakończeniami kątowymi (np. 90° lub 45°), musisz określić ich wzajemne ustawienie kątowe. W konfiguratorze dostępnych jest 8 ustawień.

Jak odczytać kąt?

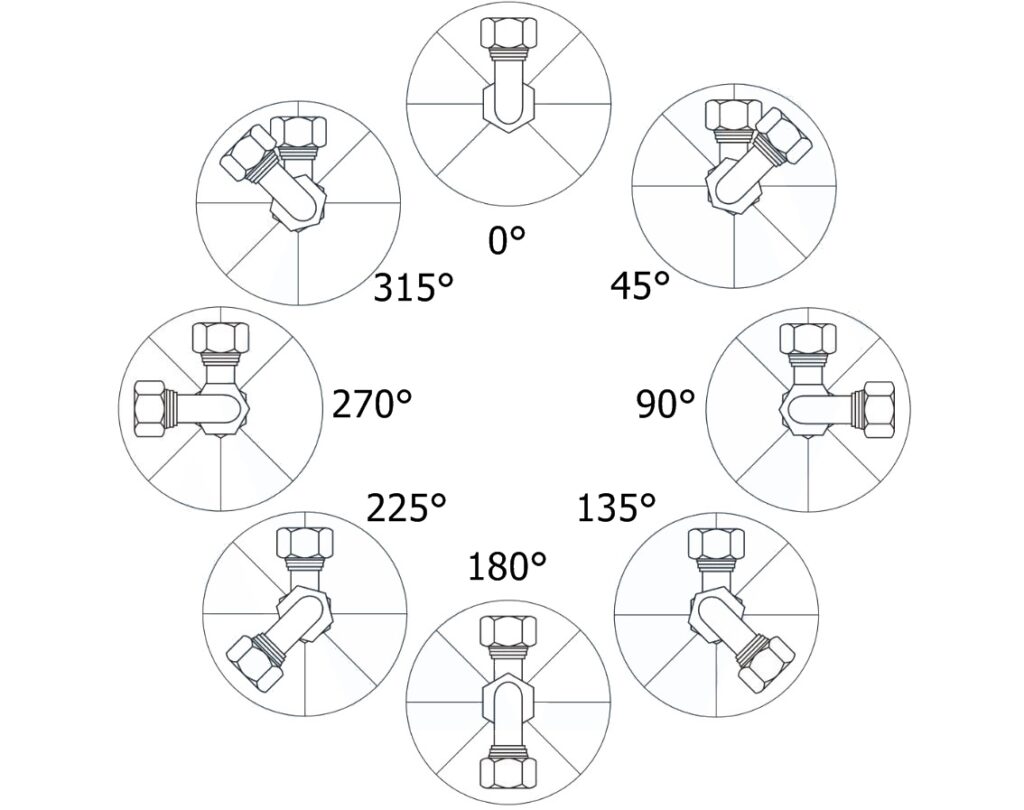

Trzymaj końcówkę od siebie - pionowo, wskazując w górę. Patrz wzdłuż osi przewodu. Drugie zakończenie zamawiasz w jednej z 8 pozycji: 0°, 45°, 90°, 135°, 180°, 225°, 270°, 315°.

• 0° - oba zakończenia skierowane w tym samym kierunku.

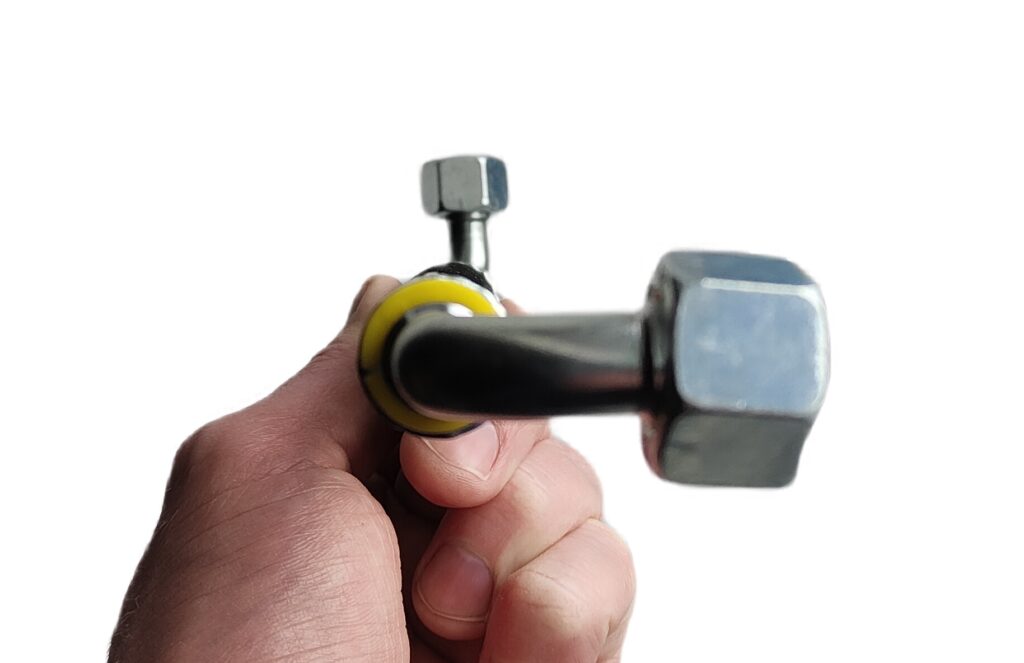

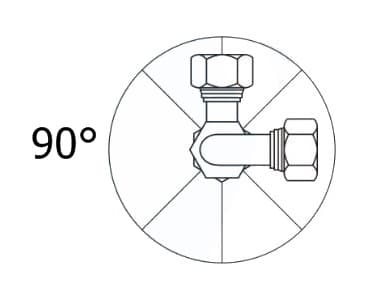

• 90° - drugie zakończenie skierowane w prawo (patrząc wzdłuż osi).
• 180° - zakończenia skierowane w przeciwnych kierunkach.

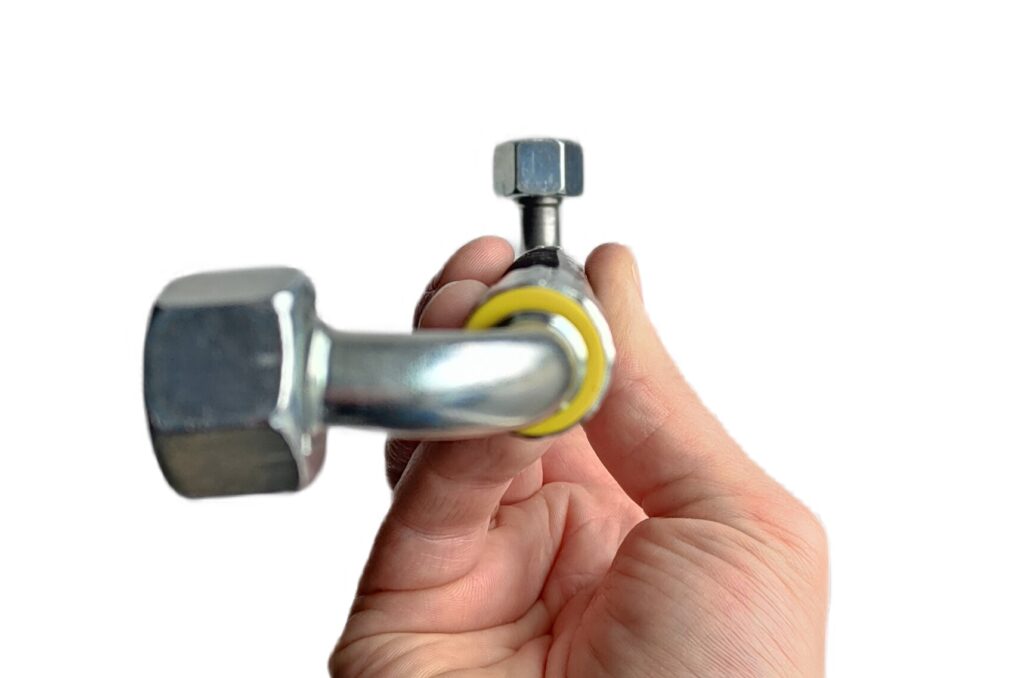

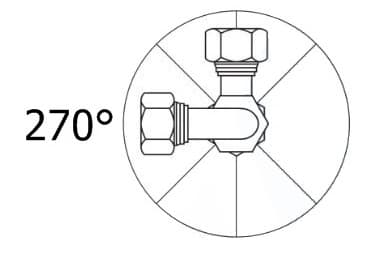

• 270° - drugie zakończenie skierowane w lewo.

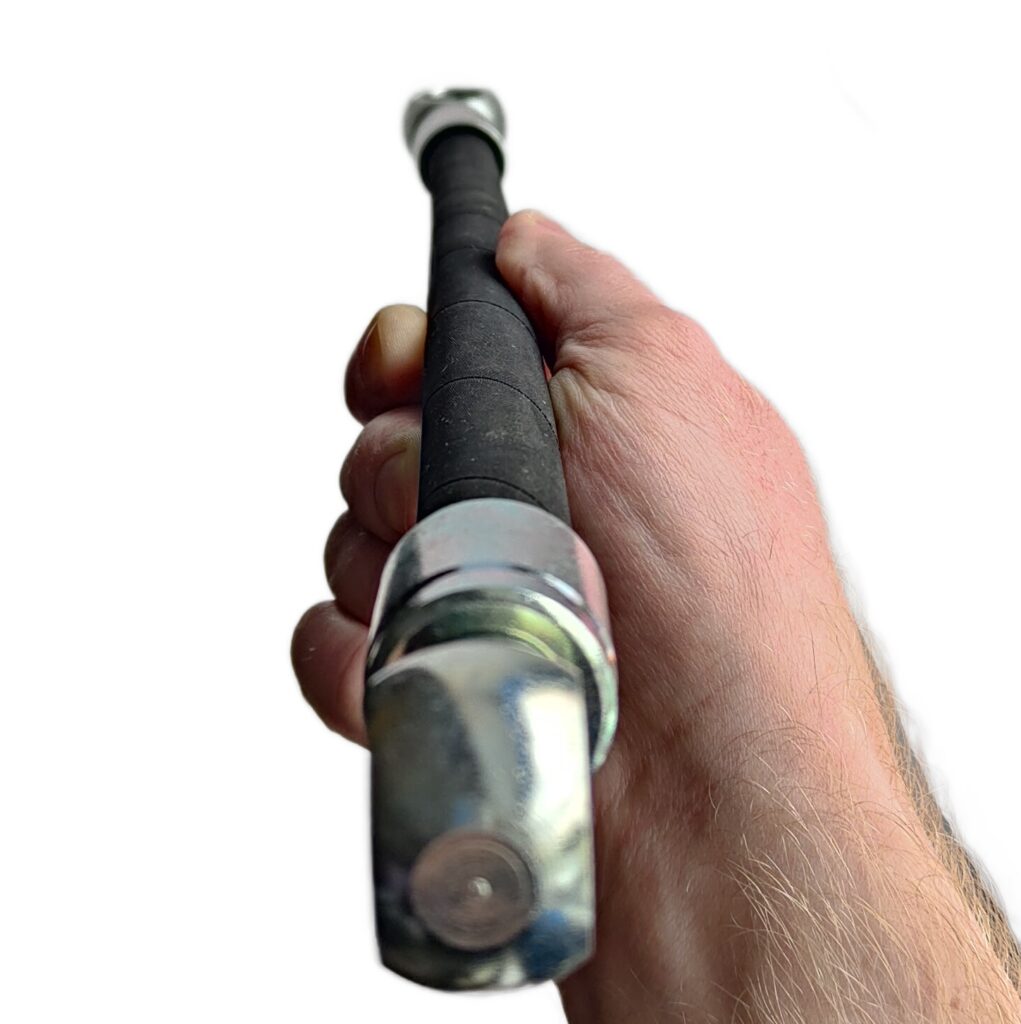

Końcówka oczkowa + kolanko

Ta sama zasada obowiązuje przy kombinacji końcówki oczkowej i kolankowatej. Trzymaj końcówkę oczkową pionowo od siebie i odczytaj kąt kolankowatego zakończenia.
