Jakie mamy rodzaje flansz?

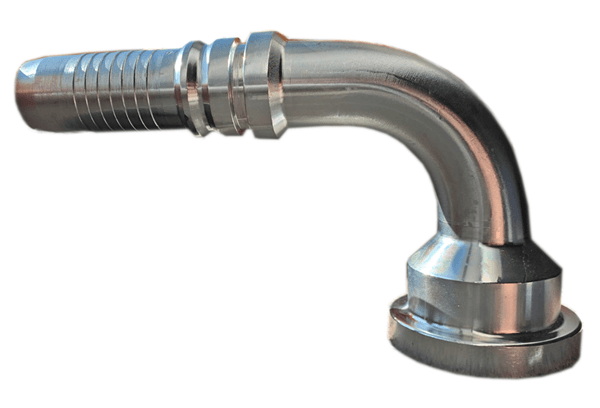

Jakie mamy rodzaje flansz? Jednym z rodzajów zakuć jest końcówka zwana flanszą, a jest to rodzaj zakucia kołnierzowego, uszczelnianego na o-ringu. Występują one, jak większość końcówek w trzech pozycjach: prostej, 45 stopni i 90 stopni.
Flansze występują w trzech odmianach:
SFL (odmiana lekka), SFS (odmiana ciężka) i SFC- SUPERCAT.
- SFL to końcówki kołnierzowe wytrzymujące ciśnienie do 200barów, czyli 3000PSI.
- SFS to końcówki kołnierzowe wytrzymujące ciśnienie do 400barów, czyli 6000PSI.
- SFC to końcówki kołnierzowe o grubości kołnierza 14,5mm, występujące tylko w odmianach ciężkich. Różniące się od nich wysokością kołnierza (wymiar „C”)
Żeby rozróżnić je od siebie potrzebujemy wymiarów kołnierza „D”.
Przy zakuciach lekkich SFL mamy flansze o średnicy zewnętrznej („D”). Wymiary te będą odpowiadały końcówkom lekkim każdego rodzaju flansz:
- 30,2 mm 1/2″
- 38,1 mm 3/4″
- 44,5 mm 1″
- 50,8 mm 1.1/4″
- 60,3 mm 1.1/2″
- 71,4 mm 2″
Mając do czynienia z zakuciami ciężkimi SFS sytuacja jest podobna,a kołnierze będą mieć średnicę zewnętrzną („D”) o wymiarach:
- 31,7 mm 1/2″
- 41,3 mm 3/4″
- 47,6 mm 1″
- 54,0 mm 1.1/4″
- 63,5 mm 1.1/2″
- 79,4 mm 2″
I tak jak w przypadku odmian lekkich wymiary te będą odpowiadały zakuciom prostym i kątowym.
Końcówki flanszowe SFC występują tylko w odmianie ciężkiej, z wysokością kołnierza większą niż w pozostałych flanszach wynoszącą 14,5 mm. Dlatego ważne jest, żeby zmierzyć dokładnie wymiar „C” swojej flanszy, ponieważ jeśli wysokość będzie się różniła kołnierz nie uszczelni przyłącza. Występują tylko w wymiarach („D”):
- 41,3 mm 3/4″
- 47,6 mm 1″
- 54,0 mm 1.1/2″
