Jakie są rodzaje uszczelnień? Podstawowe rodzaje uszczelnień.
Jakie są rodzaje uszczelnień? Rozróżniamy pięć podstawowych systemów uszczelnień. Gwint w tych systemach służy do dociśnięcia powierzchni uszczelniających do siebie. Dodatkowo powierzchnie i płaszczyzny uszczelniające mogą być uzbrojone w o-ring a jego zadaniem jest dodatkowe uszczelnienie złącza.
Podstawowe systemy uszczelnień

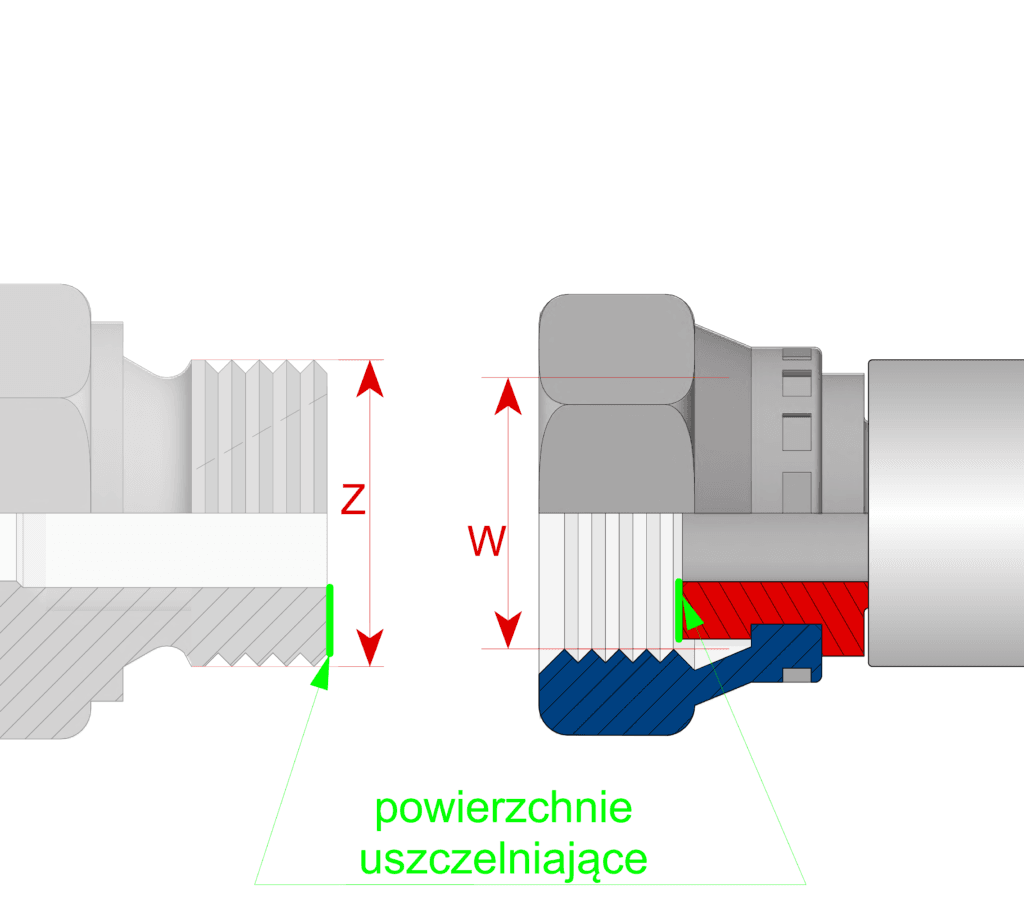

USZCZELNIENIA PŁASKIE
- stosowane najczęściej w pneumatyce gwinty calowe BSP i metryczne z podkładką uszczelniającą
- stosowane w hydraulice siłowej gwinty calowe “amerykańskie” ORFS (z rowkiem w końcówce męskiej w którym znajduje się o-ring uszczelniający połączenie)
Przykłady końcówek z takim uszczelnieniem:
– Metryczne: DKL-F, CEL-F
– BSP: DKR-F, AGR-F
– ORFS: DKO, AGO

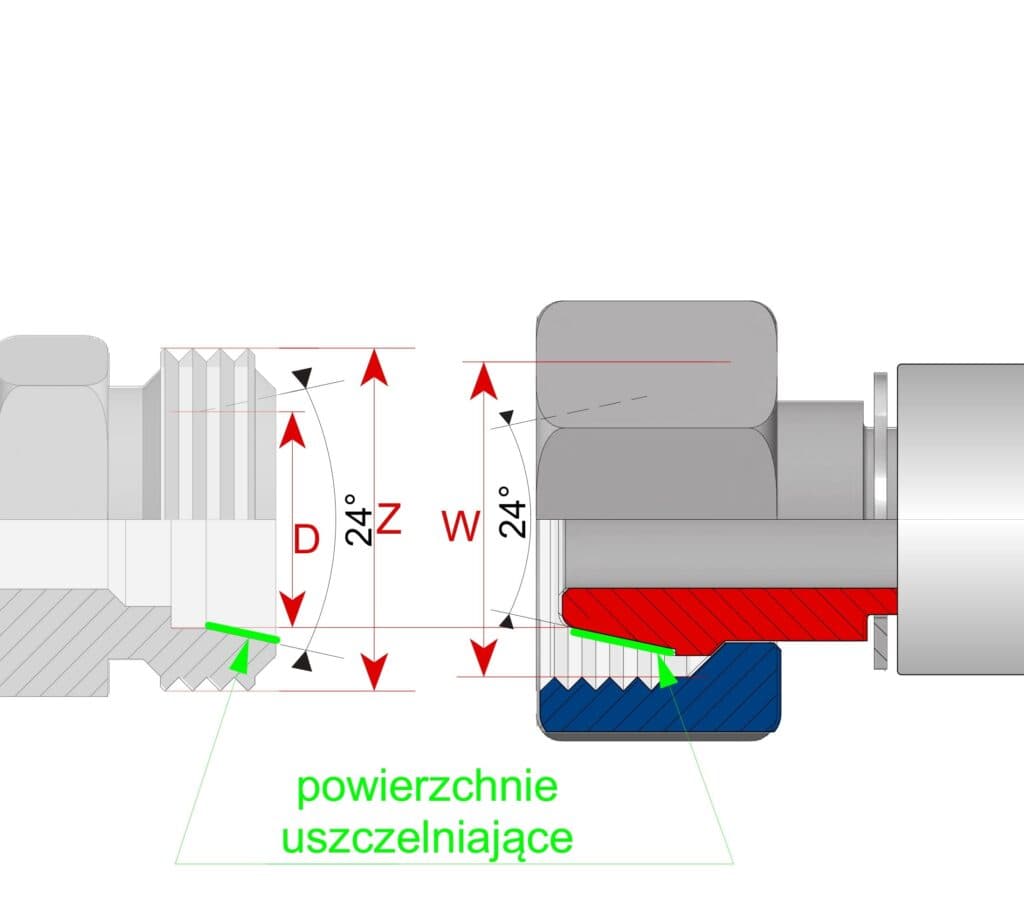

STOŻEK 24°
- gwinty zawsze metryczne – cecha charakterystyczna to cylindryczne gniazdo w części męskiej (GZ) systemu na rurkę
Przykłady końcówek z takim uszczelnieniem:
– Metryczne: DKL, DKOL, DKS, DKOS, CEL, CES

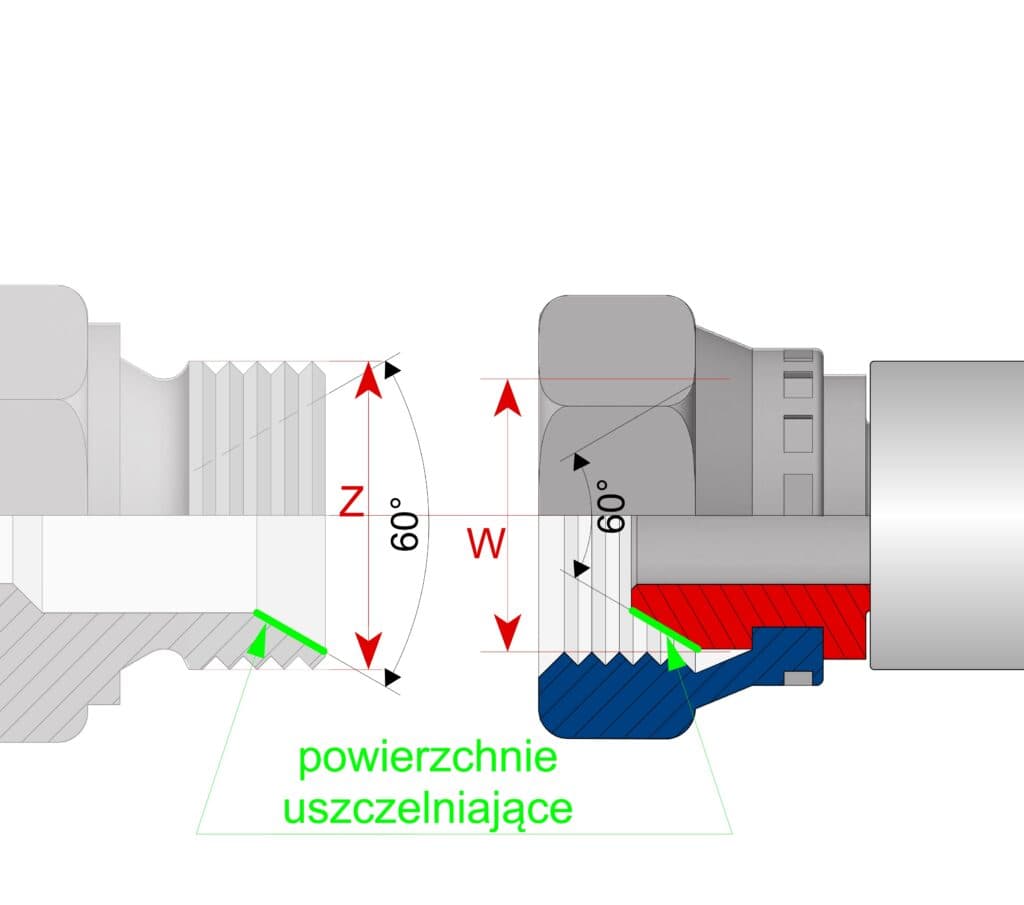

STOŻEK 60°
- najczęściej są to systemy calowe BSP
- bardzo rzadko występują inne systemy gwintów, a przykłady końcówek z takim uszczelnieniem to:
– BSP: DKR, DKOR, AGR, AGR-K
– JIS BSP: DK-R
– Metryczne: DKM, AGM

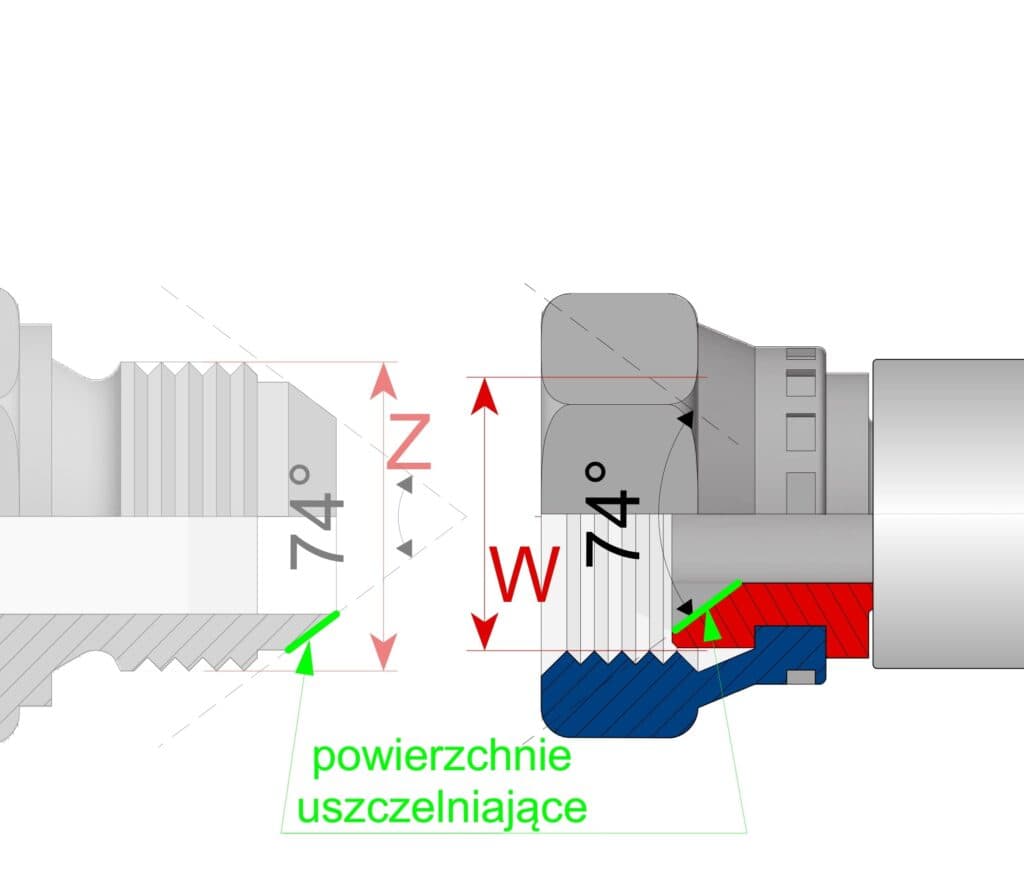

STOŻEK 74°
- najczęściej stosowane w amerykańskich maszynach i urządzeniach, a przykłady końcówek z takim uszczelnieniem to:
– UNF: DKJ, AGJ

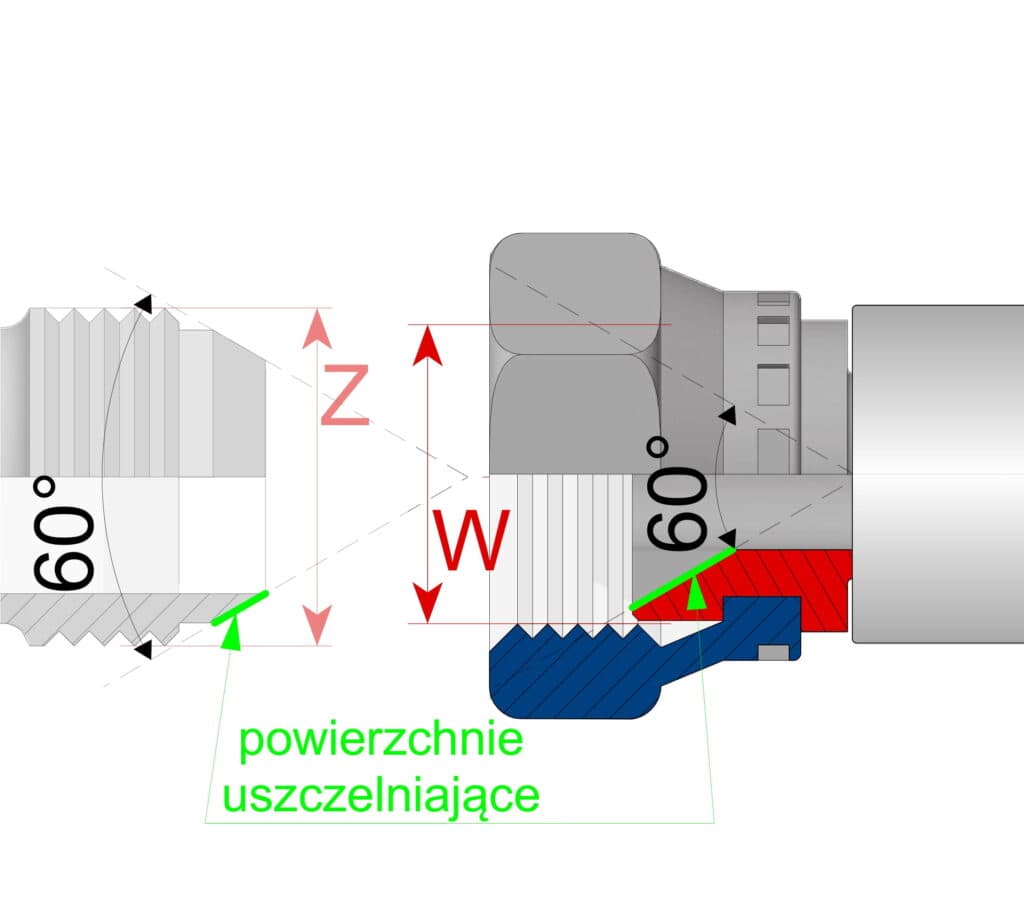

STOŻEK 60° (odwrotny)
Przykłady końcówek z takim uszczelnieniem:
– JIS Metryczny: DK-M, ADK
– JIS BSP: DK-C
Systemy połączeń w hydraulice siłowej to sposób łączenia elementów układów hydraulicznych, takich jak pompy, zawory oraz siłowniki czy przewody. Zgodnie z powyższym, systemy połączeń mogą być sztywne lub elastyczne a zależy to od rodzaju przewodów i warunków pracy. Dlatego też do połączeń sztywnych stosuje się zwykle armaturę gwintowaną, natomiast do połączeń elastycznych złączki hydrauliczne, które mogą być wtykowe lub skręcane. Złączki hydrauliczne mogą być również z pełnym przelotem, jednostronnie lub obustronnie odcinające, w zależności od tego, czy posiadają zawory odcinające zapobiegające wyciekom oleju hydraulicznego podczas rozłączania i przyłączania przewodów. Warto zaznaczyć, że systemy połączeń w hydraulice siłowej muszą zapewniać odpowiednią wytrzymałość i szczelność przy wysokich ciśnieniach i temperaturach panujących w układach hydraulicznych. Dzięki temu mamy pewność co do bezpiecznej i bezproblemowej pracy urządzenia, co pozwoli zmniejszyć ryzyko nieprzewidzianych awarii. Z uwagi, że jest to temat niezwykle istotny, poświęcamy mu w niniejszym artykule nieco więcej uwagi.
Ponadto warto zaznaczyć, że systemy połączeń w hydraulice siłowej mają zastosowanie w różnych branżach i maszynach, takich jak budownictwo, rolnictwo, przemysł wydobywczy czy obrabiarki. Dlatego należy dobrać odpowiedni typ i jakość systemu połączeń do danego zastosowania. W przeciwnym razie może dojść do uszkodzenia lub awarii układu hydraulicznego. W następstwie również do dłuższej przerwy i postoju maszyny.
Podsumowując, zwracając uwagę na powyższe zagadnienia, dokonasz właściwego wyboru i zapewnisz długą żywotność przewodu hydraulicznego. Następstwem tego będzie oszczędność czasu, mniejsze ryzyko przestoju oraz zminimalizowanie niepotrzebnych kosztów. W wyniku zwrócenia uwagi na szczegóły, unikamy wyżej wymienionych ryzyk i bezproblemowo pracujemy w swoim tempie.
